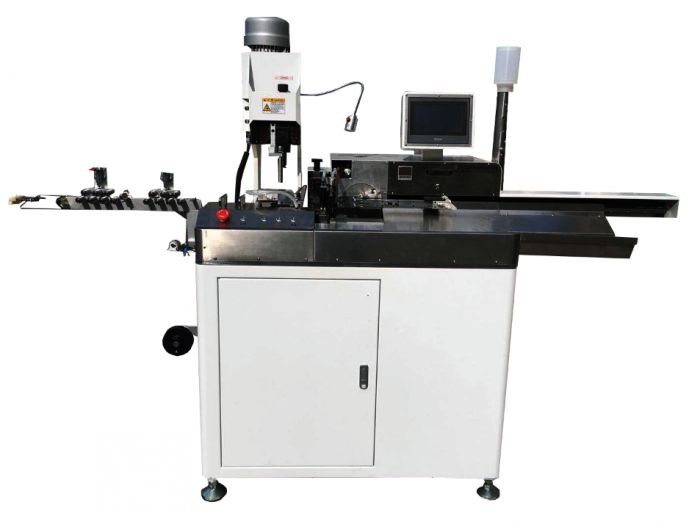

DW-17S全自動全伺服五線單頭打端沾錫機
| 1.1.1、設備的配置 |
|
|
|
|
| 序號 | 名稱 | 品牌 | 備注 | |
| 1 | 伺服控制器 | 5套三菱伺服 |
|
|
| 2 | 氣動元件 | 電磁閥+氣缸（SMC）、氣壓檢測；/亞德客 |
|
|
| 3 | 絲桿導軌 | TBI/THK/上銀 |
|
|
| 4 | 彩色觸屏 | 步科（臺灣） |
|
|
| 1.1.2、設備技術參數及產能分析 |
|
|
||
| 序號 | 機型/名稱 |
|
備注 | |
| 1 | DW-17S全自動全伺服單頭打端沾錫機 |
|
|
|
| 電源AC 220V/50/60HZ單相功能 電線切斷，單端剝皮，雙端剝皮，單端半剝，雙端半剝，單端扭線，單端壓著，單端沾錫 | ||||
| 2 | 切斷長度 | 8mm-800mm |
|
|
| 3 | 切斷精度 | +0.1mm（L=100mm) |
|
|
| 4 | 剝皮長度 | 線頭0.1mm-12.5mm |
|
|
| 5 | 導管直徑 | 0.8mm-3.5mm |
|
|
| 6 | 通用線徑 | AWG#16-AWG#32 |
|
|
| 7 | 壓著壓力 | 2.0T端子機 |
|
|
| 8 | 工作速度 | 裁100mm） 6000-7000條/小時 | 壓著位置 數字化調整 | |
| 9 | 空氣壓力 | 5-7kgf | 需要使用清潔干燥空氣 | |
| 10 | 檢測裝置 | 空氣壓力低下、檢測電線有無、沖模不良、電線打結 |
|
|
| 11 | 刀具材料 | 鎢鋼/高速鋼 |
|
|
| 12 | 機體尺寸 | 長1000mm寬700mm高1500mm（不含凸起部分） |
|
|
| 13 | 機體重量 | 約260KG |
|
|
